摘要

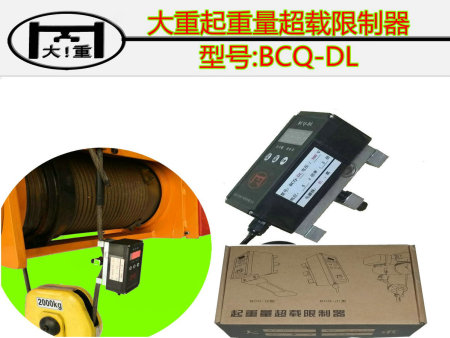

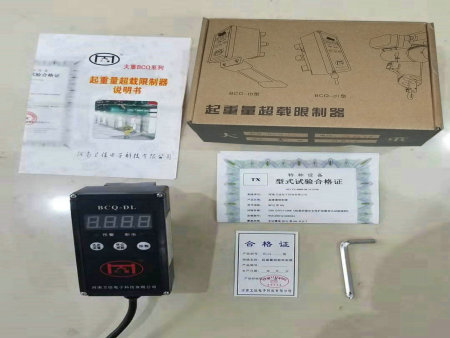

型号: BCQ-DL型 BCQ-ft型 单梁旁压式超载限制器，适用于钢丝绳电动葫芦，采用高精度传感器，具有1-60t型式试验合格证。每一台出厂都经过实际检验合格。准确率在95%以上。
产品介绍
大重牌BCQ系列超载限制器，有防斜拉、防冲顶、防超重三防型三合一和防冲顶、防超重两防型二合一和单一防超重超载等多种规格型号，客户可以灵活选择，BCQ-DL型超载为单一防超重型，BCQ-tb型超载集合防冲顶、防超重两防功能为二合一型，BCQ-tb/DX型超载集合防斜拉、防冲顶、防超重三防功能为三合一型，使用的传感器为旁压式高精度传感器，反应灵敏，测量精度高，防冲顶功能使用机械结构，设计合理，限位开关使用的银质高导电触点，不易发热，导电性好，防斜拉功能具有角度可以设定与调节，有高清重量和斜拉角度双屏显示，并有超重和斜拉报警功能，产品小巧，功能强大。
一、概述
BCQ-DL起重量限制器（以下简称限制器）是我公司研发生产的起重机械安全保护装置专门用于各种规格单双梁式起重设备。该装置能直观显示起吊重物重量并有预警、报警、切断起重机电源控制上升等功能。
二、限制器的主要特点
1、采用了抗干扰和独到的软件设计，具有很强的抗干扰能力。
2、为了便于安装，本装置在出厂前已按技术标准进行调试和校准，现场安装时一般不再需要进行调试。
三、技术指标
适用范围：0.5-60T各种规格电动葫芦、钢丝绳直吊等单梁式起重机。
系统误差：小于±5%（F.S）不适用于吊秤功能
报警方式
预报警点：当起吊重量达到额定起吊的90%时，绿灯亮，发出断续的报警声，显示重量。
立即报警：当起吊重量达到额定起重量时，红灯亮，再次发出断续的报警声，显示重量。
立即报警：当起吊重量达到额定起吊重量的105%时，红灯亮，发出急促的报警声，延时2秒自动切断起重机上升接触器电源，同时显示重物重量。
传感器的静强度：传感器的静强度为额定静载载荷的1.5倍。
工作温度：20℃+60℃
相对湿度：20%-95%
电源电压：AC380V，AC220V,AC36V50Hz，耗电量5W或按用户要求。
断电器触点容量：继电器触点容量为AC380V/3A，
显示方式：单四位高亮度LED（红色）数字显示起重量，小数点自动切换
四、工作原理
限制器由两大部分组成，传感器和控制器，当起重机起吊重物，重量加载到传感器传感器便有信号输出，经仪表转成数字量，由数码管显示，再由微处理器计算出预警和上升控制值，实现本控制器的各功能。
五、安装调试：

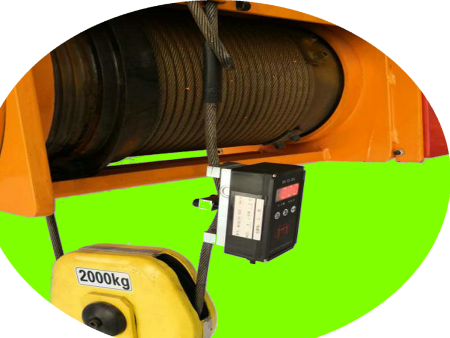

1、传感器的安装：传感器和控制器为一体，安装）在起吊钢丝绳的固定端。与固定端点要有适当距离。
2、限制器采用一根四芯屏蔽电缆有“电源”标记的两线（黑、棕）两色接交交流380：（蓝、红）两色标记线为超载继电器的两常闭点，用作起重电机的上升控制。（黄、白标记两色线为限制器的两常闭点用作控制上升继电器。
3、限制器设置和调整
1、接通电源开机显示当前量程值，如05.00，表示当前量程值是5T，两利后进入测量，显示0.00（10T以上为0.0）
2、去皮清零：吊钩上没有重物时应显示0.00，如有数值显示0.00，如有数值显示就直接按“设置”键五秒去皮清零。
3、量程设定：同时按住“设置”键与“移位”键进入量程设定，显示：05.00，这时按“移
位”键配合“加数”键进行量程修改，修改完成按“设置”键保存后进入测量，显示0.00。
4、测量重量值调整，吊起重物时，显示数值，如与实际不符合，如果比实际重量大，按“移位”键减小数值，如果比实际小可按“加数”键增加数值，直到数值与实际重量一致时松开按键1秒后，系统自动保存修好的重量值。
5、报警值将随量程改变而自动改变，分别为量程值得90%预警蜂鸣器发出“吱破”叫声。达到报警峰鸣器发出“滴滴”叫声。105%继电器常闭新开峰鸣器练级发出“滴滴”叫声增大并加快，同时切断上升接触器电源。
六、使用注意事项
1、本公司常规产品为起重机标准量程，如客户有特殊要求，可在购买本控制器时，向本公司或经销商提前说明。
2、本控制器为精密仪器，非技术人员不得随意拆卸。否则责任自负。
3、如用户现场遇到无法处理问题，请与本公司售后服务联系。（15649600789）
